電路板組裝

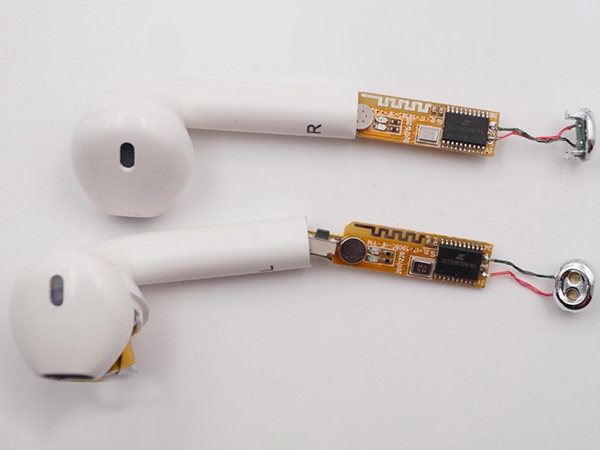

TWS藍牙耳機PCBA電路板方案

發布日期：2021-03-04 10:33瀏覽次數：

隨著智能家居，智能硬件逐步小型化，藍牙耳機在人們的使用頻率越來越高。目前市面上大多數耳機均是有線耳機，佩戴不方便，TWS藍牙無線耳機變得越來越重要。好的TWS藍牙耳機PCBA電路板方案是是生產TWS藍牙耳機的關鍵，優質的TWS藍牙耳機PCBA電路板才能組裝出消費者歡迎的藍牙耳機，領智電路是專業生產PCB電路板打樣批量加工廠家，我們可以為客戶提供TWS藍牙耳機PCBA電路板方案開發并提供TWS藍牙耳機PCBA電路板打樣批量加工制造。

應用行業：消費電子

應用產品：TWS藍牙耳機

層數：4層電路板

特殊工藝：阻抗線、金屬包邊

表面處理：沉金

材料：FR4

外層線寬/線距：4/4mil

內層線寬/線距：5/5mil

板厚：0.6mm

最小孔徑：0.2mm

TWS藍牙耳機內具有喇叭、AUX模塊、耳放模塊、HIFI FM 解調模塊、第三天線、藍牙模塊、第四天線和第二電池；該AUX模塊連接喇叭，耳放模塊連接AUX模塊，該HIFI FM 解調模塊連接耳放模塊，該第三天線連接HIFI FM 解調模塊，該藍牙模塊連接AUX模塊，第三天線與第一天線通訊連接，該第四天線連接藍牙模塊，該第二電池為TWS藍牙耳機內的各個模塊供電。
